उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| हाई लाइट: | 60000 आरपीएम स्पिंडल,कार्ट्रिज स्पिंडल,160000 आरपीएम हाई स्पीड एयर स्पिंडल; |
||
|---|---|---|---|

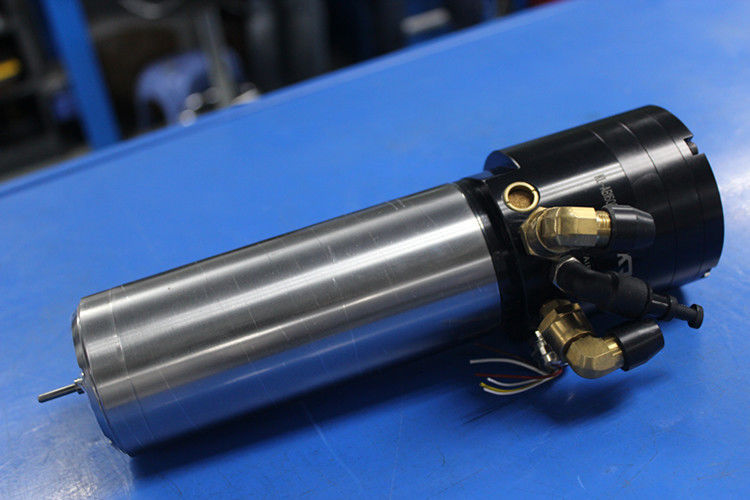

संगत एबीएल H916C 160,000rpm KLAB160C उच्च गति हवा तकला पीसीबी परिशुद्धता ड्रिलिंग
त्वरित विस्तार से:
आदर्श | के लिए जगह | विवरण | आवेदन | मशीन संदर्भ |
KLAB160C | H916C | गति सीमा: 20,000 - 160,000 आरपीएम Ø6.35mm-0.05mm परिशुद्धता ड्रिलिंग | पीसीबी परिशुद्धता ड्रिलिंग | KLINGINBERG PLURITEC HITACHI LENZ एंडरसन ...। |
उत्पाद वर्णन
KLAB160C उद्योग मानक शरीर शैली और उपकरण होल्डिंग प्रणाली धुरी 20,000 से 160,000 आरपीएम, लंबे जीवन में हवा असर प्रकार, व्यास उपकरण 3.175mm और शरीर के आकार ओ 61.9, अधिकतम शक्ति 0.75KW, कोलिट साथ धुरी वजन 3.2kg को एबीएल H916C पूरी श्रृंखला के लिए की जगह टोक़ (N.cm)> = 125।
KLAB160C के पैरामीटर
शीतलक: पानी तेल
निश्चित वोल्टेज: 215V
फिक्स्ड वर्तमान: 3 ए
स्टेटिक ठहरना: <2μm
गतिशील ठहरना: <8μm
कंपन: 1.0 मिमी / एस
प्रतिस्पर्धात्मक लाभ:
कम स्टेटिक
कम गतिशील बाहर चलाने
स्थिर चरित्र और लंबे जीवन
पावर और बहुत कम गर्मी पीढ़ी
अच्छा स्लॉट और बड़ा छेद ड्रिलिंग
कम खर्च चलाने
एटीसी फीडर / एटीसी micromachining के लिए उपकरण परिवर्तन
पर्यावरण के अनुकूल
KLKJ लाभ
उच्च धुरी उपलब्ध गति सुनिश्चित सटीकता और repeatability है कि whilst उत्पादकता वृद्धि के लिए अनुमति
बनाए रखा।
उन्नत विश्लेषण और विस्तृत डिजाइन असाधारण विश्वसनीयता और वृद्धि की दक्षता के साथ एक धुरी बनाया गया है।
KLKJ उत्पादकता में वृद्धि हुई और दक्षता उपलब्ध बड़े पैमाने पर उत्पादन ड्रिलिंग और मार्ग धुरी की अनुमति देता है।
आवेदन
मुद्रित सर्किट बोर्ड सटीक बरमे
2 सिर या 4 -6 सिर बरमे
छेद सीमा: Ø6.35mm-0.05mm
मशीन संदर्भ: Schmoll Posalux केएलजी PLURITEC KLINGEINBERG LENZ Excellon HITACHI
विशिष्टता:
स्टेटिक ठहरना | <2μm |
गतिशील ठहरना | <8μm |
कोलिट टोक़ (N.cm) | > = 125 (1/8 ") |
कंपन | 1.0 मिमी / एस |
कोलिट आकार | O1 / 8 " |
तापमान संवेदक ओम KΩ | आर 25 ℃ में = 10 ± 3% |
खुली हवा का दबाव | <4.5 किलो / सेमी ² |
बंद हवा presure | > 2.5 किलो / सेमी ² |
शीतलक जल प्रवाह | > 1.4 (एल / मिनट) |
कूलेंट तेल प्रवाह | > 2.7 (एल / मिनट) |
एयर प्रवाह का उपभोग | 45 (एल / मिनट) |
रेडियल लोड | 5.5kgf |
हवा का दबाव | 6.0 kgf / सेमी ² |
KLAB160C धुरी आरेखण रूपरेखा
